สแกนรถยนต์ด้วยเครื่องสแกน 3 มิติ (Creaform Metra Scanner ) ที่ร้าน Riding Cafe

วันนี้ทีมงานของเราได้มีโอกาศมาสแกนรถ Mazda 2 (2017) ที่ร้าน Riding Cafe & Garage  บนถนนราชพฤกษ์ ในจังหวัดนนทบุรี ในงานสแกนครั้งนี้ถือว่าเป็นการสแกนวัตถุที่มีขนาดใหญ่ ซึ่งเราได้เลือกใช้เครื่องสแกน 3 มิติรุ่นใหม่ล่าสุดของบริษัท Creaform’s คือ Metra scan ซึ่งเครื่องรุ่นนี้เป็นเครื่องสแกน3มิติที่ยอดเยี่ยมมาก สามารถสแกนรถทั้งคันโดยมีค่าแม่นยำสูงสุดถึง 25 ไมโครเมตร หรือ 1/1000นิ้ว และยังสามารถสแกนได้อย่างรวดเร็ว เพราะมีเลเชอร์เก็บข้อมูลมากถึง 7 เส้น หลายคนอาจสงสัยว่าจะสแกนรถไปทำไม!! ในที่นี้เราสแกนเพื่อวัดขนาด สัดส่วน และรูปทรงของตัวรถ เพื่อเป็นข้อมูลส่งให้กับผู้ผลิตนำไปใช้ออกแบบชุดแต่งหรืออุปกรณ์เสริมต่างๆ สำหรับรถรุ่นนี้ได้อย่างพอดี

ขั้นตอนในการทำงานของเรา

• สแกนตัวรถด้วยเครื่องสแกน3มิติ Creaform Metra Scanner /C-Track system ร่วมกับโปรแกรม VX Elements
• ประมวลผลข้อมูลสแกนในโปรแกรม VX Elements สร้างพื้นผิว polygon mash
• ส่งข้อมูล polygon mash ในรูปแบบ STL ไฟล์ ให้ผู้ผลิตนำไปใช้ออกแบบ

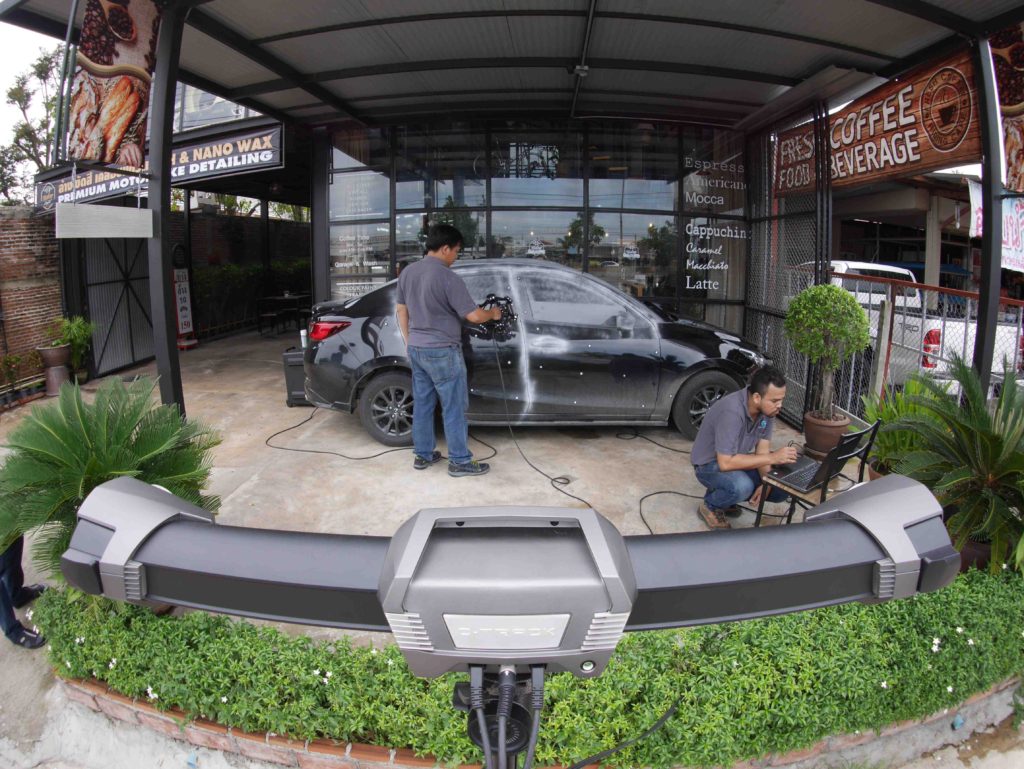

รูปที่ 1 ด้านหน้าคือ Creaform C-Track system, ด้านหลังคือ Metra scanner

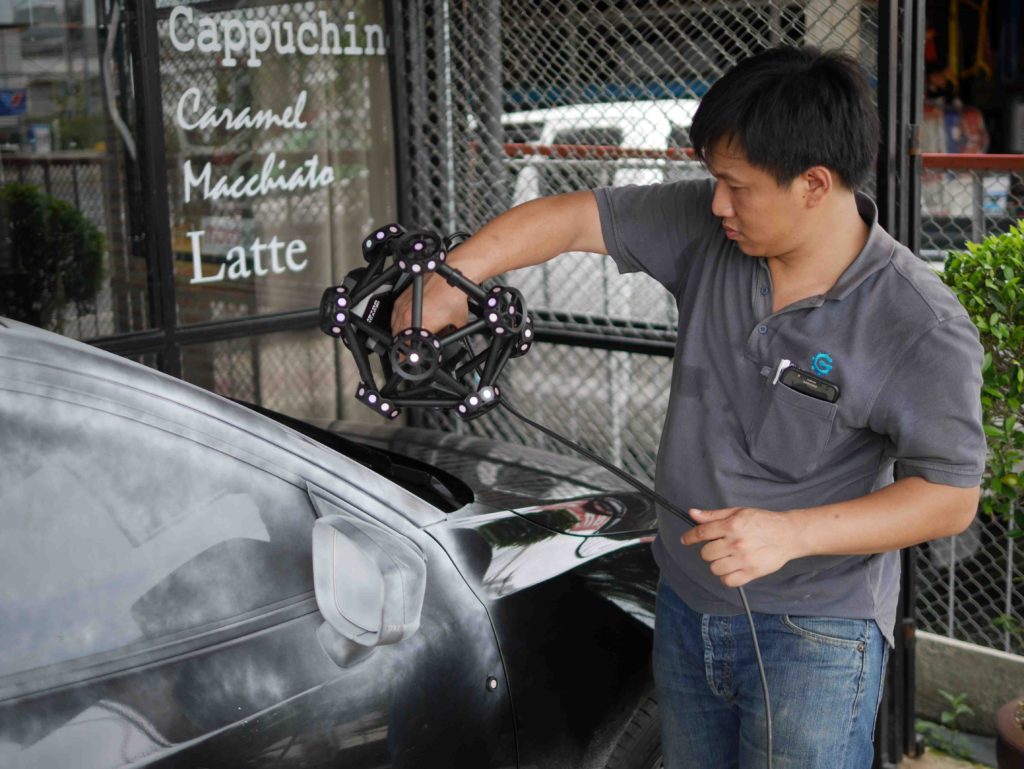

รูปที่ 2 สแกนเสา A ด้วย Metra scanner

เดือนที่แล้วเราได้สแกนโครงมอเตอร์ไซค์ Harley-Davidson 45  ที่ร้านนี้ ซึ่งคุณอาจจะพลาดมันไป เราได้บรรทึกวีดิโอการสแกนด้วยเครื่องสแกน3มิติความละเอียดสูง  Faro PCMM (Portable Coordinate Measuring Machine with Scanner) คุณสามารถติดตามหรือย้อนดูได้ตามลิงค์นี้

https://www.facebook.com/GlobalDimensionDesign/videos/1044027329074884/

เครื่องสแกนเครื่องเดียวไม่สามารถทำได้ทุกงาน อย่าลืมเลือกเครื่องสแกนให้เหมาะสมกับงานนะครับ “ลักษณะงานที่แตกต่างกันย่อมต้องการเครื่องมือที่แตกต่างกัน”

ระหว่างรอทีมงานที่กำลังสแกนรถอยู่หน้าร้าน ผมก็เข้ามาใช้บริการยิงทรายของทางร้านเพื่อทำความสะอาดฝาสูบของ Harley-Davidson 45 ที่เอาติดตัวมาด้วย ผมมีเรื่องเล่าเกี่ยวกับฝาสูบ Harley-Davidson 45 ที่คุณอาจไม่เคยรู้หรือบางคนอาจจะรู้อยู่แล้ว ผมได้ฝาสูบ Harley-Davidson 45 มา 2 แบบ 1) ฝาสูบที่ทำจากเหล็ก  2)ฝาสูบที่ทำจากอลูมิเนียม

ฝาสูบเหล็กที่ได้มามีปริมาตรห้องเผาไหม้เท่ากับ 6 ลูกบาศนิ้วและมีอัตราส่วนการอัดอยู่ที่ 4.75 ต่อ1 ส่วนฝาสูบที่ทำจากอลูมิเนียมผมได้มามีสองชิ้น ชิ้นแรก มีอัตราส่วนการอัดอยู่ที่ 5 ต่อ1 ชิ้นที่สองมีอัตราส่วนการอัดอยู่ที่ 6 ต่อ1 ซึ่งจากที่พูดมาจะให้เห็นว่าฝาสูบของ Harley-Davidson 45 มีอัดตราส่วนการอัดไม่เท่ากัน แล้วเราจะรู้ได้อย่างไรว่าฝาสูบไหนมีกำลังอัดเท่าไรต้องสังเกตุจากอะไร เดียวผมจะมาอธิบายให้ฟังในบทความหน้านะครับ ส่วนตอนนี้ผมขอทำความสะอาดฝาสูบที่ได้มาทั้งหมดก่อนนะครับ

“อย่าลืมติดตามน่ะครับ”

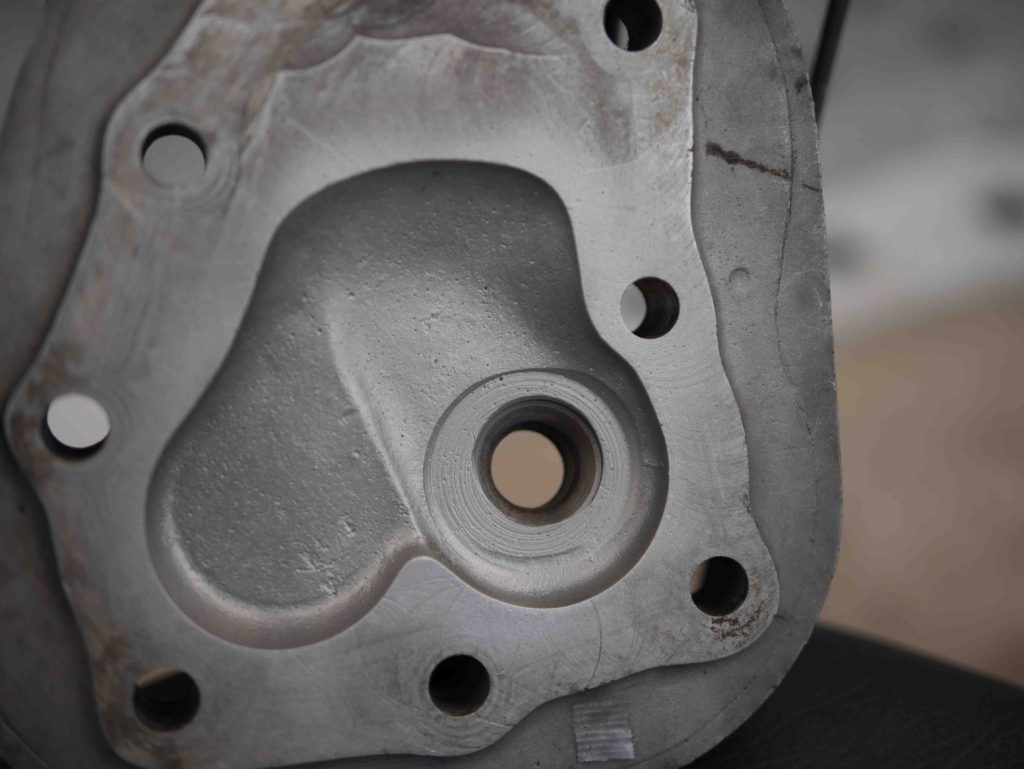

รูปที่ 3 ฝาสูบอลูมิเนียม Harley-Davidson 45 ชิ้นที่วัดกำลังอัดได้ 5 ต่อ 1 (“ ฝาสูบที่มีตัว F ที่อยู่บนฝาสูบหมายถึง ฝาสูบหน้า)

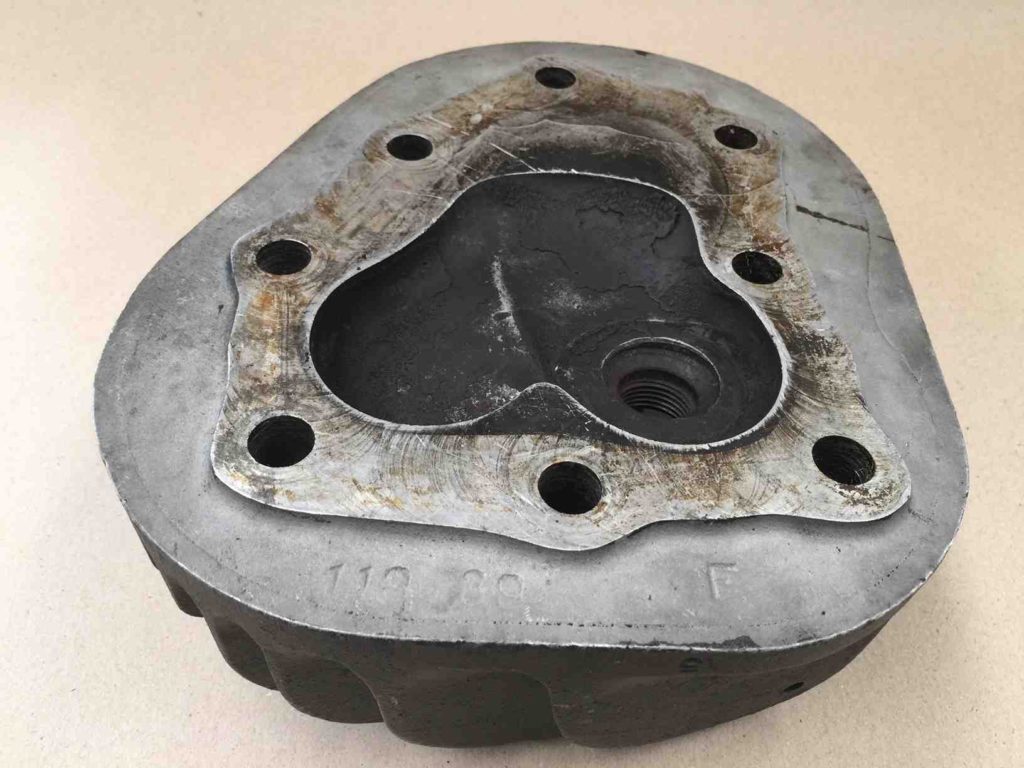

รูปที่ 4 ฝาสูบ Harley-Davidson 45 หลังจากทำความสะอาดด้วยการยิงทราย

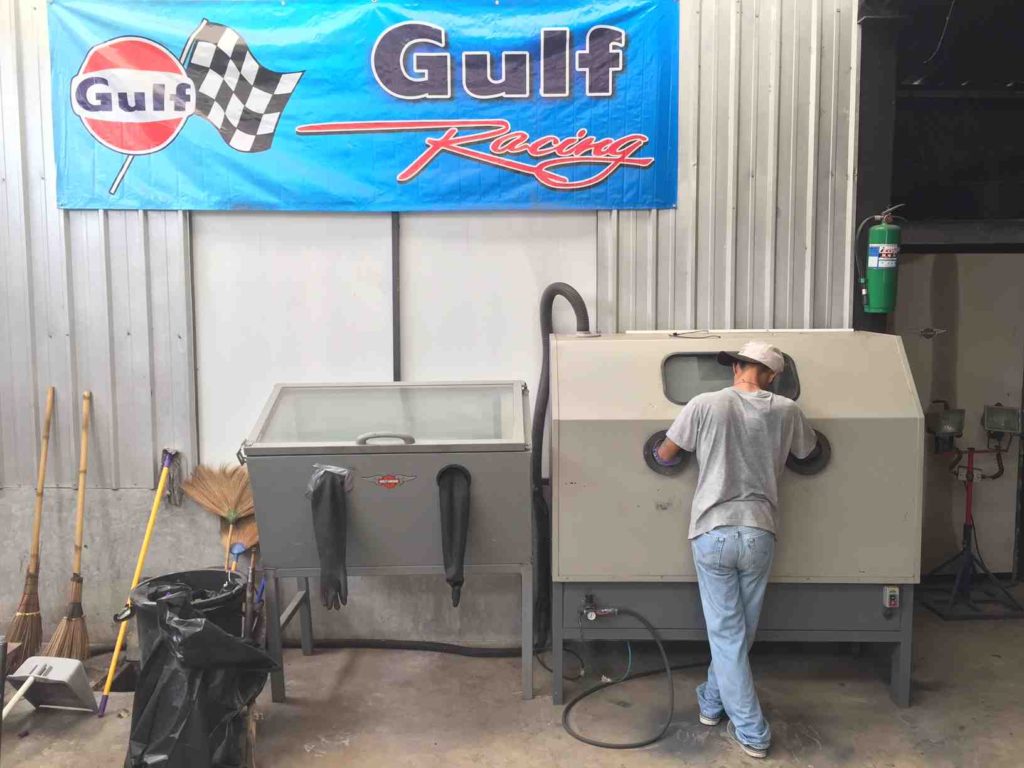

รูปที่ 5 เขากำลังยืนพ่นทรายอยู่แบบนี้ประมาณ1ชั่วโมง

รูปที่ 6 เขาเอาหน้าแนบกับกระจกขณะกำลังพ่นทราย

สุดท้ายนี้ขอขอบคุณร้าน Riding Cafe & Garage เป็นอย่างสูงครับที่ให้การสนับสนุนทีมงาน ของเรามาโดยตลอดครับ ฝากเพื่อนๆและแฟนเพจทุกคนช่วยกดไลด์และติดตามเพื่อเป็นกำลังใจให้ทีมงานด้วยนะครับ ส่วนใครอยู่แถวนนทบุรีหรือบริเวณใกล้เคียงที่กำลังมองหาร้านขายอุปกรณ์มอไซค์ ซ่อม ทำสี แนวโมเดล แนวคลาสสิค พร้อมมุมสวยๆนั่งดืมกาแฟชิวๆ แวะเข้ามาที่ร้านได้นะครับ ไปแล้วอย่าลืมทักทายเจ้าของร้านใจดี คุณกิต ด้วยนะครับ

บรรยากาศร้าน Riding Cafe & Garage

รูปที่ 7 บรรยากาศภายในร้าน Riding Cafe & Garage

รูปที่ 8 พื้นที่ทำงานกับมอเตอร์ไซค์สวยๆ
